小野 噪声测试软件 GN链接功能(GN-0120)

该软件用于旋转物体的声音和振动分析。可以与“通过旋转2输入和计算旋转进行FFT /跟踪分析”同时进行通过/失败判断。100%检查的理想之选,例如CVT(无级变速器)的振动分析和涡轮机并联运行分析。小野 噪声测试软件 GN链接功能(GN-0120)小野 噪声测试软件 GN链接功能(GN-0120)主版本升级(2018/06) 1.增加了GN-0210应力跟踪分析功能(新选项)2. GN-1100

该软件用于旋转物体的声音和振动分析。

可以与“通过旋转2输入和计算旋转进行FFT /跟踪分析”同时进行通过/失败判断。100%检查的理想之选,例如CVT(无级变速器)的振动分析和涡轮机并联运行分析。

小野  噪声测试软件 GN链接功能(GN-0120)

小野  噪声测试软件 GN链接功能(GN-0120)

主版本升级(2018/06) 新品


1.增加了GN-0210应力跟踪分析功能(新选项)


2. GN-1100噪声测试软件(升级版)

-增加了将存储测量数据的ORF文件传输到Oscope的功能


3. GN-0100 ORF输入和重新计算功能/ GN-0110二次处理功能(版本向上)

・增加了部分总体判断功能

-增加了基于波峰因数(波峰因数)的判断功能


4. GN-0130结果文件查看器功能(升级)

-增加了自定义图形和列表显示布局的功能


其他小的补充和改进

特色功能

  • 与“ 2圈跟踪分析和计算旋转”同时可以通过/失败判断

  • 通过设置多20个步幅的图案可以进行测量

  • 通过LAN,DIO,RS-232C进行外部控制

  • 加减速追踪测量中可以进行压痕判断

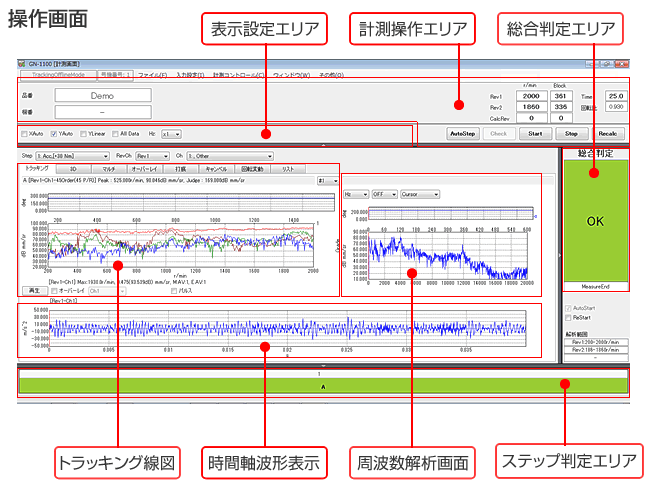

主画面

青岛澳海源


模式设定

青岛澳海源

您可以通过加速/减速/恒速的三种组合来设置多20步的模式。

对于每个步骤,可以分别为旋转1 /旋转2 /计算旋转设置上限/下限旋转速度/捕获间隔。

噪音判断

青岛澳海源

判断并显示在屏幕上,并输出到外部。

1.判断部分:大32个
2.标准值设置:大32个
3.多重判断功能

ORF输入和重新计算功能(GN-0100)/二次处理功能(GN-0110) 功能改善

通过读取ORF文件,同时显示多个跟踪分析数据,比较覆盖以及进行诸如Campbell图和旋转波动分析之类的二次处理,该功能可以进行重新计算。可以一目了然地检查工作中发生的共振和异常行为,这可以用于工作改进。在连接了DS-3200系列硬件的在线跟踪模式下,可以稍后更改分析条件并使用之前记录的数据进行重新分析。在离线模式下,可以在以下只读屏幕上导入ORF文件,并可以在任何分析条件下进行重新分析。

* GN-0100仅通过读取ORF文件进行重新计算



青岛澳海源



青岛澳海源

旋转波动分析显示



判断功能增加了部分总和波峰因数(波峰因数),
非常适合轴承和齿轮凹痕的故障诊断,具有损坏时固有的固有频率峰值 功能改善

青岛澳海源



● 部分总体判断

关注出现划痕时峰值增加的特定频段。





青岛澳海源



● 波峰因素判断

发生缺陷时,请注意测量波形中包含的异常成分,并根据峰值/有效值(波峰因数)确定



GN链接功能(GN-0120)

GN-1100可以连接至在变速箱和发动机等生产线上执行工作性能测试的设备,并可以进行控制,并且可以将工作/设备声音/振动的测量数据和工作判断结果输出到设备。可以使用LAN,RS-232C *和DIO *等通信格式。

*是定制的。



青岛澳海源



结果文件查看器功能(GN-0130) 功能改善

用于管理大型数据文件的软件,过去使用GN-1100对其进行过评估并被判定为好坏。它可用于搜索要检查其数据的工件信息,或缩小到在类似条件下测量的多个工件的数据,以及叠加,比较或取平均值。



青岛澳海源



自由自定义查看器功能的显示布局。检查表格格式的理想选择。 功能改善



青岛澳海源

2转速跟踪功能(GN-0140)/计算转速跟踪功能(GN-0150)

可以基于旋转1 /旋转2 /计算出的每个步骤的旋转进行同步跟踪分析。

可以使用11个功能,四个算术运算和系数从旋转1和旋转2设置计算旋转设置。通过使用此功能,可以同时根据不相关旋转和操作的输入轴和输出轴以及无法测量旋转的旋转轴进行跟踪分析,从而可以检查更详细的工作行为。



青岛澳海源

青岛澳海源

凹痕判断功能(GN-0160)

压痕分析可以在加速/减速跟踪测量以及恒速测量期间执行。

计算每两个旋转的峰值处的峰值,峰值比和相位差,以确定是否存在凹痕,并检查齿轮误差。

1.压痕测量:多32对
2.旋转轴数:多6轴
3.参考旋转:旋转1 /旋转2。4.
旋转比:转速比/齿轮比



青岛澳海源



青岛澳海源

实时倍频程分析功能(GN-0170)

此功能可使用1/3倍频程分析来确定工作和设备的正常/异常。这使得可以定量地执行具有等于频率分量的特征的“接近人类听力的判断”,并且支持构造与人类无关的测试系统。它还通过合并重新计算佳阈值并使用过去被判断为正常的数据组自动生成判断线的功能来支持减少判断标准管理中的工时。


青岛澳海源



判断线设置示例



青岛澳海源



正常判断数据的统计处理,以自动生成判断线并将异常值判断为异常
(也可以手动设置/通过读取文件进行设置)



应用示例
●变速箱和减速器的异常检查
●电动机的异常检查
发动机的 异常检查
●低频
噪声的分析 ●设备噪声和振动的测量
●其他声学产品的声压特性



自动顺序功能(GN-0180)

通过描述从设置更改到命令输出结果的操作,该功能可以自动分析。
当重复进行重新计算时,可以提高工作效率并且可以减少操作错误,从而减少了工作时间。


青岛澳海源

偏移量追踪功能(GN-0190)

从驱动/控制HV车辆电机所需的逆变器产生的开关信号(载波信号)开始,对噪声分量(载波噪声)进行跟踪分析。



青岛澳海源

青岛澳海源

坡度线功能(GN-0200)

坡度线功能是创建坡度线作为用于比较和评估由不同测量设备测量的峰值的指标的功能。

由于通过规格信息设置管理大量的测量数据,因此可以将任何规格信息添加到测量数据中。

此功能可用于工厂质量控制部门进行的批量生产工作等级指数和数据管理,并可用于工作变动管理和质量变化点的可视化。



青岛澳海源



青岛澳海源



青岛澳海源


压力追踪分析功能(GN-0210) 新品

增加了测量应变仪信号并实时分析工作过程中施加的重复应力和负载行为的功能。
现在可以检查强度和安全性。

GN-0210



通过计算通道分析张力和扭矩

GN-0210





应用实例

●对单个单元的生产线进行质量检查,例如电动机,变速箱和减速器

●对测试设备中包含的原型车和零件的异常检查

●新材料强度评估

 可用于各种场景,例如...



马达

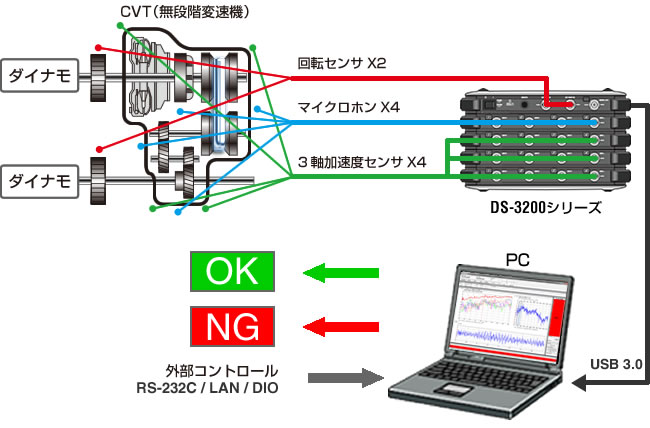

系统配置示例

青岛澳海源

规格书

分析部门
大通道数32通道
频率分析范围40 kHz(2至8 ch)
20 kHz(10至16 ch)
10 kHz(18至32 ch)
分析轨道数16首曲目+ OA
频率分析FFT 6,400线/捆绑八度
大分析顺序1600下一个
旋转参考旋转1 /旋转2 /旋转1和旋转2的计算转速
平均值指数/移动平均
复合操作声音:高1 ch,振动:高10 ch


运行环境
前端DS-3200系列
操作系统MicrosoftWindows®7 Ultimate / Professional SP1(64位版本)
MicrosoftWindows®7嵌入式系统(64位版本)
MicrosoftWindows®10 Pro(64位版本)
*不支持MicrosoftWindows®Embedded Standard 7。 。

Microsoft .NET Framework 4.6或更高版本

CPU(推荐)英特尔酷睿 TM I7 3 GHz或更高
展示架800 X 600或更高

介面

USB3.0×2端口或更多或
USB3.0×1端口+ USB2.0×1端口或更多

光驱CD / DVD驱动器
